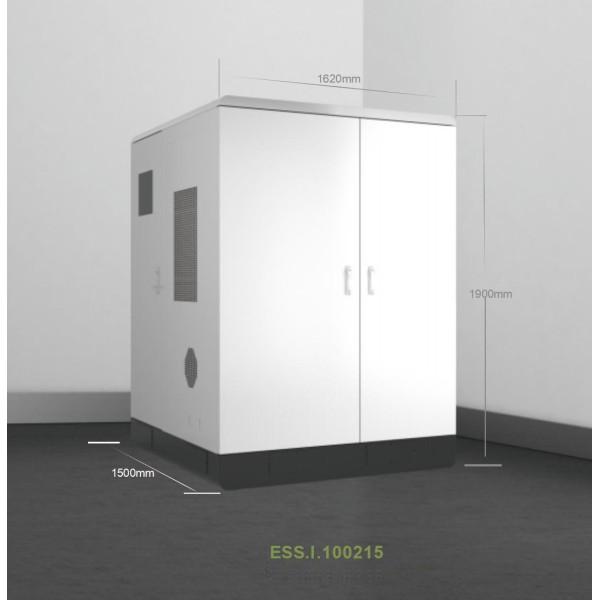

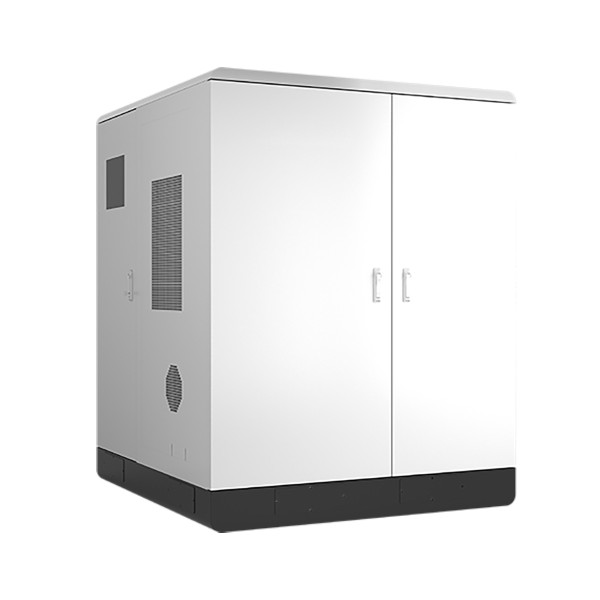

Sistem trifazat stocare energie 100 kW / 215 kWh cu baterie LiFePO4 – On/Off Grid

Siguranta

- Sistemul este proiectat cu fiabilitate și protecție ridicată, fiind capabil să reziste în medii dificile, inclusiv la temperaturi ridicate și scăzute, umiditate și expunere la aerosoli salini. Are un interval larg de temperatură de operare, de la -30 până la 60°C.
- Utilizează baterii litiu-fosfat de fier (LiFePO₄) de calitate A, cu o durată de viață de peste 6000 de cicluri la 25°C și o rată de descărcare de 0,5C.
- Sistemul este echipat cu patru dispozitive de stingere a incendiilor pe bază de aerosol și este conectat la EMS prin Modbus, oferind atât feedback fizic, cât și răspuns software, pentru o protecție dublă.
 Unitatea de stocare a energiei este dotată cu un sistem dedicat de aer condiționat industrial de precizie, pentru menținerea temperaturii optime.

Eficienta

- Eficiența maximă de conversie a modulului MPPT este mai mare sau egală cu 98,5%, iar eficiența MPPT este mai mare sau egală cu 99,9%.
- Modulul STS permite separarea rapidă între rețeaua electrică publică și microrețea, cu un timp de comutare al circuitului de alimentare mai mic sau egal cu 20 ms.
- Eficiența maximă a sistemului PCS este mai mică sau egală cu 98,5%.
- Suportă sarcini dezechilibrate 100% pe trei faze și poate fi conectat la un sistem monofazat.

Simplu

- Design modular, configurație flexibilă a sistemului – sistemul de stocare a energiei poate fi extins până la 272 kWh
- Design trifazat cu patru fire – nu necesită configurarea suplimentară a unui transformator, cablare simplificată
- Configurarea unui sistem UPS (sursă de alimentare neîntreruptibilă) separat pentru EMS – chiar și în cazul întreruperii alimentării, defecțiunile pot fi diagnosticate și gestionate rapid prin intermediul EMS
- EMS poate automatiza proiectarea sistemului de alimentare, iar sistemul poate monitoriza automat fluxul de energie, optimiza strategiile de încărcare și descărcare și reduce volumul de muncă al utilizatorilor

Inteligenta

- PCS, MPPT și STS dispun de funcții inteligente de reglare ·multidimensională a ventilatoarelor, reducând consumul de energie și zgomotul întregului sistem.
-     BMS, aparatele de aer condiționat din unitate, senzorii interni de temperatură și umiditate, detectorii de incendiu, senzorii de apă și alte dispozitive oferă feedback unificat către EMS, coordonând executarea strategiilor eficiente.
- Suportă comunicație Ethernet și RS485 pentru schimbul de date cu terminale externe, permițând monitorizarea și controlul de la distanță al sistemului de stocare a energiei.
- Prin utilizarea analizei de date și a algoritmilor de învățare ai EMS, cererea de energie poate fi anticipată și optimizată, contribuind la determinarea celor mai bune strategii de încărcare și descărcare.

Partea PV

- Controlerul MPPT este disponibil în variante de 30 kW și 60 kW, cu un design modular și tehnologie paralelă intercalată, permițând extinderea în paralel.
 - Tensiunea maximă de intrare pe partea fotovoltaică este de 1000V, cu un interval de tensiune de 200V–850V.
 - Tensiunea maximă de curent continuu pe partea DC este de 1000V, cu un interval de tensiune de 350V–1000V.

Partea PCS

- PCS-ul este disponibil în variante de 30 kW / 60 kW / 100 kW, cu un design modular și algoritmi avansați de control, permițând operarea paralelă a mai multor unități și o scalabilitate ridicată a sistemului.
- Dispune de moduri de funcționare cu tensiune constantă, curent constant și putere constantă, fiind compatibil atât cu funcționarea conectată la rețea, cât și în regim off-grid, cu comutare inteligentă între moduri.
 - Include funcții de compensare a puterii reactive și compensare a armonicilor.
- Suportă sarcini dezechilibrate 100% pe trei faze și poate fi conectat la un sistem monofazat.

Mod automat de transfer

- STS-ul este disponibil în variante de 120 kW și 240 kW, cu un design modular ce permite o instalare ușoară și simplificată.
- Suportă comutarea automată între modurile conectat la rețea și off-grid.
- Permite separarea rapidă între rețeaua electrică și microrețea, cu un timp de comutare al circuitului de alimentare mai mic de 20 ms.
- Este proiectat cu backup de înaltă fiabilitate, pentru a asigura alimentarea neîntreruptă a sarcinilor critice.

Stocare a energiei

- Cutia de control de înaltă tensiune include întrerupătoare, contactoare, siguranțe, circuite de control în buclă, senzori de curent, module de management al grupului de baterii (ESBCM) și surse de alimentare comutate.
- Fiecare modul de baterie este echipat cu un modul ESBMM care comunică cu modulul de management ESBCM prin magistrala CAN, permițând agregarea, gestionarea și schimbul de informații ale grupului de baterii.
- Sistemul monitorizează și analizează informațiile despre baterii, efectuează procesare la margine (edge computing) asupra datelor și realizează echilibrarea pasivă și gestionarea modulelor de baterii.

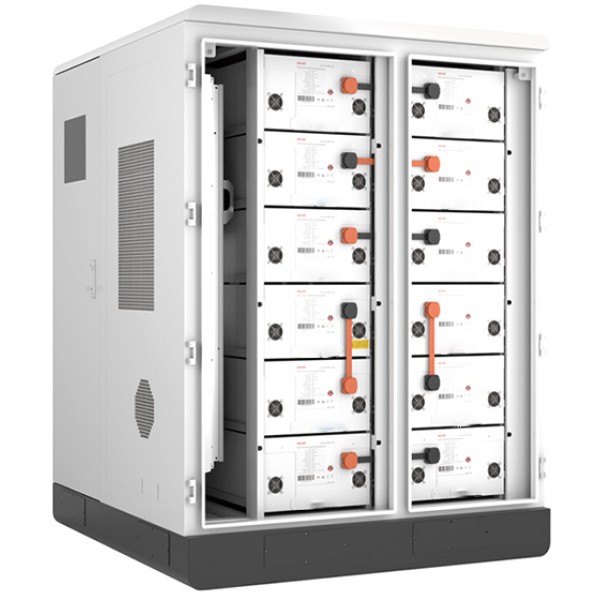

- Configurația standard include 15 module, fiecare având o tensiune de 51,2V și o capacitate de 14,33kWh.

Siguranța sistemului

- Echipat cu un sistem dedicat de aer condiționat industrial pentru unitatea de stocare a energiei, temperatura bateriilor este controlată independent.
- Senzori interni de temperatură și umiditate sunt instalați și conectați la sistemul de management al energiei (EMS) pentru răspuns dublu.
- Echipat cu un sistem de stingere a incendiilor complet submersibil pe bază de aerosol, cu control dual prin sensibilitate termică și interfețe de feedback.
- Echipat cu senzori de imersiune în apă, care deconectează automat și declanșează alarme atunci când este detectată pătrunderea apei în sistem.
- EMS-ul are sursă de alimentare UPS independentă, permițând monitorizarea de la distanță a cauzelor defecțiunilor chiar și în cazul unor avarii ale sistemului.

Management inteligent

- Echipat cu un Sistem de Management al Energiei (EMS) pentru monitorizarea cuprinzătoare a datelor privind funcționarea sistemului.
- Suportă conexiuni multiple de dispozitive, inclusiv RS232, RS485, TCP, UDP, CAN, WIFI etc., adaptându-se la diverse scenarii de aplicare.
- Oferă afișare centralizată a stării dispozitivelor, a puterii acestora, analiza consumului de energie, parametrii cheie ai sistemului, prezentarea generală și detaliile dispozitivelor, precum și alarme în timp real.
- Include rapoarte predefinite privind consumul de energie, costuri, putere, SOC-ul bateriei, temperatură etc., cu un motor de analiză a datelor care permite generarea de rapoarte personalizate.
- Suportă modele tarifare multiple și seturi variate de configurații de preț, adaptate pentru aplicații generale, micro-rețele, alimentare de rezervă și alte moduri de gestionare operațională.
- Permite vizualizarea informațiilor sistemului și primirea notificărilor prin aplicație mobilă, oferind o monitorizare mai comodă și eficientă a funcționării sistemului.·
- Fiabilitate ridicată și performanță de protecție, rezistând la temperaturi ridicate/scăzute, umiditate, aerosoli salini etc., adaptându-se la medii complexe.
- Suportă moduri de tensiune constantă, curent constant și putere constantă, permițând funcționarea atât conectată la rețea, cât și în regim off-grid.
- Echipat cu funcții de compensare a puterii reactive și compensare a armonicilor, cu adaptabilitate bună la sarcină și la rețea.
- Capabil de încărcare dezechilibrată 100% pe trei faze și suportă conectarea sarcinilor monofazate, oferind configurații flexibile de sarcină.
- Asigură siguranță și fiabilitate prin utilizarea bateriilor litiu-fosfat de fier cu durată lungă de viață (peste 6000 de cicluri).
